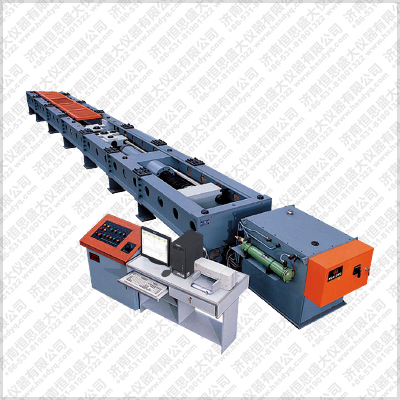

吊索臥式拉力試驗機：該試驗機主要用于材料和零部件的靜態拉伸性能試驗。可用于各種金屬材料、鋼索、鏈條、吊裝帶等的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。

方案描述：

吊索臥式拉力試驗機主要由主機（框架結構）、固定橫梁、活動橫梁、加載油缸以及測量系統、顯示儀表及其他必要的附件等組成。

1.主機結構簡介（參見附圖1）：

試驗機采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、手動控制試驗過程，壓力傳感器測力、微機顯示試驗力及試驗曲線，適用于吊裝帶、牽引帶、電纜、鋼絲繩等試件的拉伸試驗。

1.1主機部分：

主機部分主要由結構框架、油缸座、油缸活塞、固定橫梁、活動橫梁、鉗口、壓力傳感器等部件組成。油缸座、鋼板焊接框架和移動橫梁形成受力框架，單出桿雙作用低摩擦活塞缸在高壓油的作用下產生2000kN的試驗力。固定橫梁和活動橫梁上根據不同的試樣裝有不同的鉗口。

2.油源部分：

電機泵組配置串聯雙彈性支撐進一步減少泵站噪音，泵站配置進口意大利MARZOCCHI高壓齒輪泵，具有低噪音、無脈動、長壽命等卓越性能。由溢流閥、濾油器、換向閥閥、不大于3u航空精密濾油器組成的液壓模塊；軍工技術生產的風冷式冷卻器；中外合資公司的液壓管件和高壓膠管；國產溫州黎明（引進德國賀德克技術）液位控制計；具有油溫、液位、濾油器堵塞報警或停車功能。

3.控制、測量、顯示系統：

3.1采用液壓式試驗機專用手動控制閥控制試驗力的加載，操作方便；

3.2壓力傳感器測量試驗力；

3.3數字顯示試驗力及峰值保持；

3.4設備的安全性：

3.4.1具有過載保護功能，當試驗力超過試驗力的2%～5%時，自動停止試驗；

3.4.2當活塞位移達到上極限位置時，行程保護，油泵電機停機；

3.4.3試件破斷時有安全防護網保護試驗人員的安全。

吊索臥式拉力試驗機主要技術性能指標

1.主要技術參數：

1.1試驗力：2000kN；（可根據客戶要求特殊定做）

1.2測力范圍：80kN～2000kN；

1.3試驗力準確度：±1%；

1.4拉伸距離（不含活塞行程）：0--6000mm（可根據客戶要求特殊定做）

1.5活塞行程：1000mm；

1.6插銷式拉伸附具1套；

1.7試驗機主機外型尺寸（寬×長）約：1100mm×9600mm；

1.8試驗機總重量：約18000kg；

1.8測力方式：傳感器測力；

1.9控制試驗方式：手動控制試驗過程，數字顯示試驗力及試驗力峰值保持；
